강관파일
기초용 강관말뚝
KS F 4602 (JIS A 5525, ASTM A 252)
화학성분 및 기계적 성질
| 규격 | 기호 | 화학성분(%) | 인장강도 (N/㎟) | 항복강도 (N/㎟) | 연신율 (%) |
|---|---|---|---|---|---|
| C | Si | Mn | P | ||
| KS F 4602 | STP 275 | 0.25 이하 | - | - | 0.040 이하 |
| STP 355 | 0.18 이하 | 0.55 이하 | 1.50 이하 | 0.040 이하 | |
| JIS A 5525 | SKK 400 | 0.25 이하 | - | - | 0.040 이하 |
| SKK 490 | 0.18 이하 | 0.55 이하 | 1.65 이하 | 0.035 이하 | |
| ASTM A 252 | Grade 1 | - | - | - | 0.050 이하 |
| Grade 2 | - | - | - | 0.050 이하 | |
| Grade 3 | - | - | - | 0.050 이하 |
치수 및 무게
| 바깥지름 D (mm) | 두께 t (mm) | 단면적 A (㎠) | 단위무게 W (kg/m) | 단면2차 반지름 i (cm) | 바깥쪽 표면적 (㎡/m) |
|---|---|---|---|---|---|
| 318.5 | 6.9 | 67.5 | 53 | 11 | 1 |
| 10.3 | 99.7 | 78.3 | 11 | 1 | |
| 6.4 | 70.2 | 55.1 | 12.4 | 1.12 | |
| 355.6 | 7.9 | 86.3 | 67.7 | 12.7 | 1.12 |
| 11.1 | 120.1 | 94.1 | 12.2 | 1.12 | |
| 406.4 | 9 | 112.4 | 88.2 | 14.1 | 1.28 |
| 12 | 148.7 | 117 | 13.9 | 1.28 | |
| 16 | 196.3 | 154.1 | 13.8 | 1.28 | |
| 508 | 9 | 141.1 | 111 | 17.64 | 1.596 |
| 12 | 187 | 147 | 17.5 | 1.6 | |
| 14 | 217.3 | 171 | 17.5 | 1.6 | |
| 16 | 246.7 | 194 | 17.7 | 1.6 | |
| 609.6 | 9 | 169.8 | 133 | 21.24 | 1.915 |
| 12 | 169.8 | 177 | 21.3 | 1.92 | |
| 14 | 198.3 | 209 | 21.1 | 1.92 | |
| 16 | 298.4 | 234 | 21 | 1.92 |

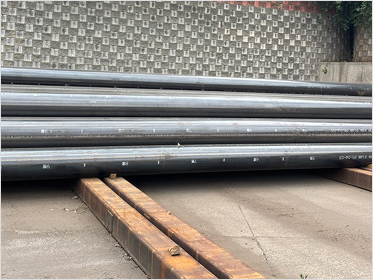

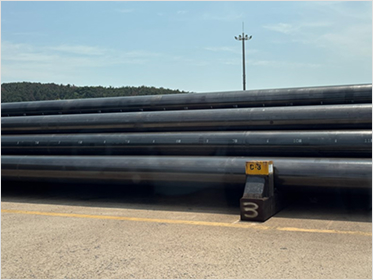

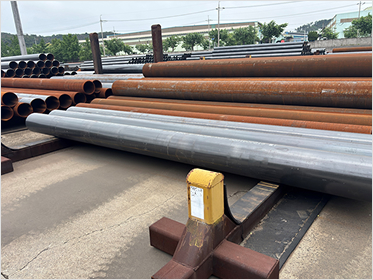

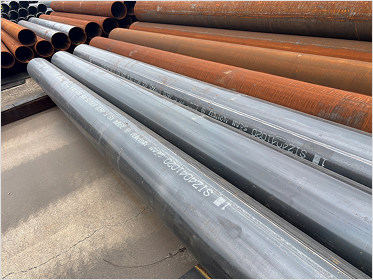

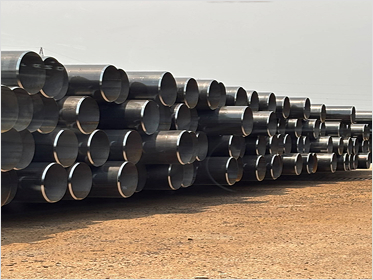

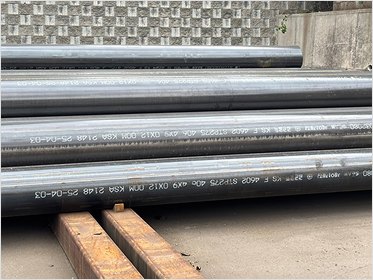

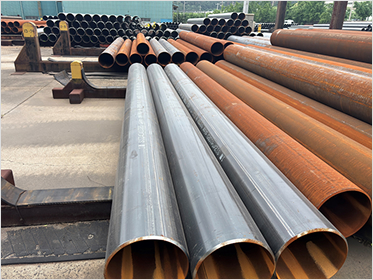

제품 사진
강관파일(스파이럴)
KS F 4602 (JIS A 5525, ASTM A 252)
화학성분 및 기계적 성질
| 규격 | 기호 | 화학성분(%) | 인장강도 (N/㎟) | 항복강도 (N/㎟) | 연신율 (%) |
|---|---|---|---|---|---|
| C | Si | Mn | P | ||
| KS F 4602 | STP 275 | 0.25 이하 | - | - | 0.040 이하 |
| STP 355 | 0.18 이하 | 0.55 이하 | 1.50 이하 | 0.040 이하 | |
| JIS A 5525 | SKK 400 | 0.25 이하 | - | - | 0.040 이하 |
| SKK 490 | 0.18 이하 | 0.55 이하 | 1.65 이하 | 0.035 이하 | |
| ASTM A 252 | Grade 1 | - | - | - | 0.050 이하 |
| Grade 2 | - | - | - | 0.050 이하 | |
| Grade 3 | - | - | - | 0.050 이하 |
치수 및 무게
| 바깥지름 D (mm) | 두께 t (mm) | 단면적 A (㎠) | 단위무게 W (kg/m) | 단면2차 반지름 i (cm) | 바깥쪽 표면적 (㎡/m) |
|---|---|---|---|---|---|
| 406.4 | 9 | 112.4 | 88.2 | 14.1 | 1.28 |
| 12 | 148.7 | 117 | 13.9 | 1.28 | |
| 16 | 196.3 | 154.1 | 13.8 | 1.28 | |
| 508 | 9 | 141.1 | 111 | 17.64 | 1.596 |
| 12 | 187 | 147 | 17.5 | 1.6 | |
| 14 | 217.3 | 171 | 17.5 | 1.6 | |
| 16 | 246.7 | 194 | 17.7 | 1.6 | |
| 609.6 | 9 | 169.8 | 133 | 21.24 | 1.915 |
| 12 | 169.8 | 177 | 21.3 | 1.92 | |
| 14 | 198.3 | 206 | 21.1 | 1.92 | |
| 16 | 298.4 | 234 | 21 | 1.92 | |
| 660.4 | 9 | 184.2 | 144.57 | 23.03 | 2.075 |
| 12 | 244.4 | 191.87 | 22.93 | 2.075 | |
| 14 | 284.3 | 223.16 | 22.86 | 2.075 | |
| 16 | 323.9 | 254.25 | 22.79 | 2.075 | |
| 711.2 | 9 | 198.5 | 155.85 | 24.83 | 2.234 |
| 12 | 263.6 | 206.91 | 24.72 | 2.234 | |
| 14 | 306.6 | 240.7 | 24.66 | 2.234 | |
| 16 | 349.4 | 274.3 | 24.59 | 2.234 | |
| 812.8 | 9 | 227.3 | 178.4 | 28.42 | 2.553 |
| 12 | 301.9 | 236.97 | 28.32 | 2.553 | |
| 14 | 351.3 | 275.78 | 28.25 | 2.553 | |
| 16 | 400.5 | 314.39 | 28.18 | 2.553 | |
| 914.4 | 9 | 256 | 200.94 | 32.01 | 2.873 |
| 12 | 340.2 | 267.04 | 31.91 | 2.873 | |
| 14 | 396 | 310.85 | 31.84 | 2.873 | |
| 15 | 423.8 | 332.69 | 31.8 | 2.873 | |
| 16 | 451.6 | 354.47 | 31.77 | 2.873 | |
| 1,016.00 | 9 | 284.7 | 223.49 | 35.6 | 3.192 |
| 12 | 378.5 | 297.1 | 35.5 | 3.192 | |
| 13 | 409.6 | 321.54 | 35.47 | 3.192 | |
| 14 | 440.7 | 345.93 | 35.43 | 3.192 | |
| 15 | 471.7 | 370.27 | 35.4 | 3.192 | |
| 16 | 502.7 | 394.56 | 35.36 | 3.192 | |
| 1,219.20 | 12 | 455.1 | 357.23 | 42.68 | 42.68 |
| 13 | 492.6 | 386.68 | 42.65 | 42.65 | |
| 14 | 530.1 | 416.08 | 42.61 | 42.61 | |
| 15 | 567.5 | 445.43 | 42.58 | 42.58 | |
| 16 | 604.8 | 474.73 | 42.54 | 42.54 |

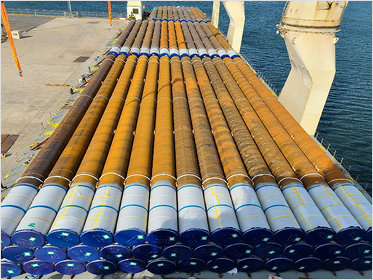

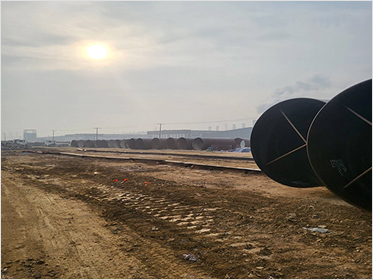

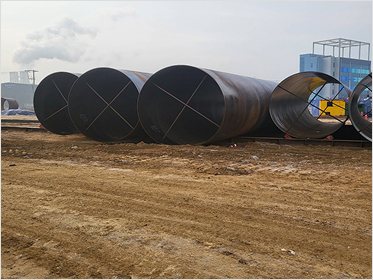

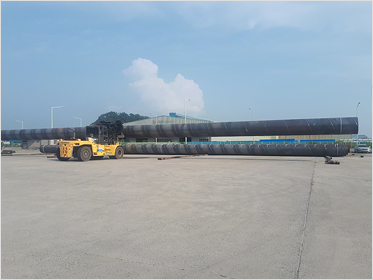

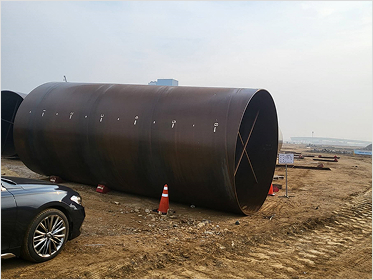

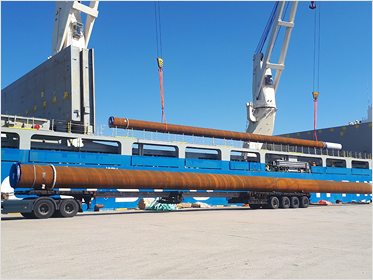

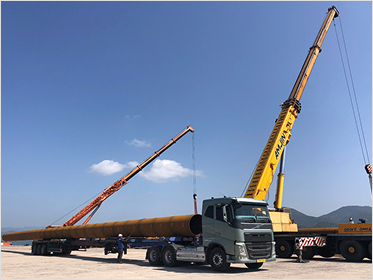

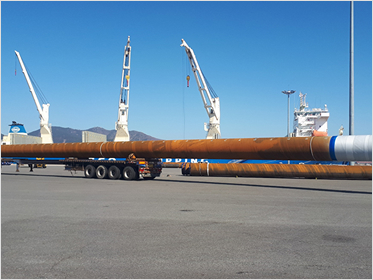

제품 사진
